卡夫特K-5511导热灌封胶
产品名称:
卡夫特K-5511导热灌封胶型号:
K-5511
产品摘要:
卡夫特K-5511导热阻燃灌封胶是一种室温/加温固化的有机硅双组份导热灌封胶。 A组份是灰黑色， B组份是白色，方便检查是否混合均匀。适合手动灌胶或点胶机自动灌胶。具有导热阻燃效果好、易流动等特点。可用于电源、球泡灯、接插件、传感器等各种电子元件的灌封。卡夫特官方授权经销商-东莞市广源密封技术有限公司www.hdkafuter.com，销售服务热线：18676972201，李经理
- 产品描述

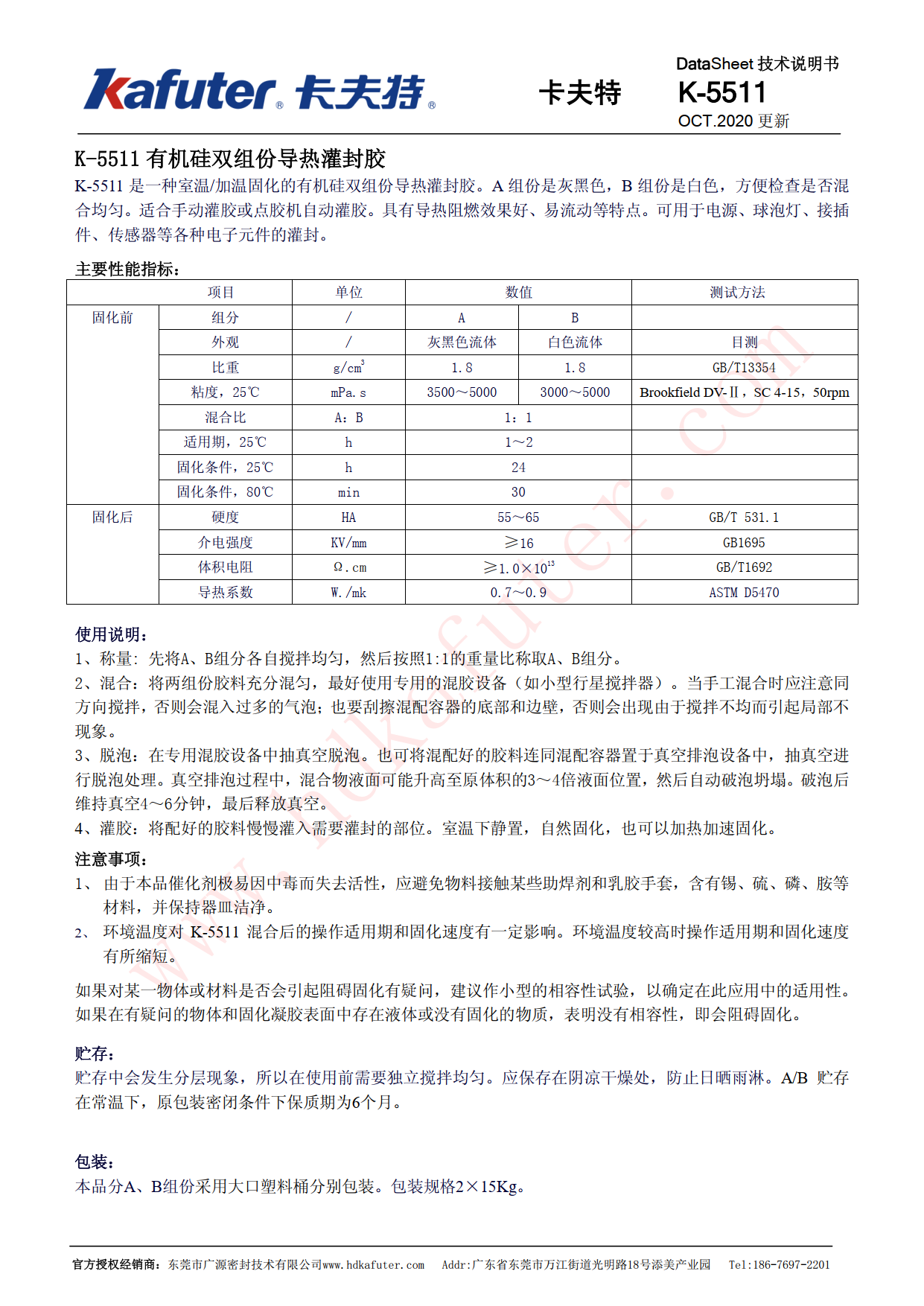

K-5511 TDS有机硅双组份导热灌封胶
卡夫特K-5511 是一种室温/加温固化的有机硅双组份导热灌封胶。A 组份是灰黑色，B 组份是白色，方便检查是否混合均匀。适合手动灌胶或点胶机自动灌胶。具有导热阻燃效果好、易流动等特点。可用于电源、球泡灯、接插件、传感器等各种电子元件的灌封。
主要性能指标
项目
A组分
B组分
单位
测试方法
固化前-外观
灰黑色流体
白色流体
/
目测
固化前-比重
1.8
1.8
g/cm³
GB/T13354
固化前-粘度,25℃
3500~5000
3000~5000
mPa.s
Brookfield DV-Ⅱ, SC
4-15 , 50rpm
固化前-混合比
A:B=1:1
/
固化前-适用期,25℃
1~2
h
固化条件-25℃固化
24
h
固化条件-80℃固化
30
min
固化后-硬度
55~65
HA
GB/T 531.1
固化后-介电强度
≥16
KV/mm
GB1695
固化后-体积电阻
≥1.0×10¹³
ΩNaN
GB/T1692
固化后-导热系数
0.7~0.9
W/m·k
ASTM D5470
使用说明:
1、称量：先将A、B组分各自搅拌均匀，然后按照1:1的重量比称取A、B组分。
2、混合：将两组份胶料充分混匀，最好使用专用的混胶设备(如小型行星搅拌器)。当手工混合时应注意同方向搅拌，否则会混入过多的气泡；也要刮擦混配容器的底部和边壁，否则会出现由于搅拌不均而引起局部不固化现象。
3、脱泡：在专用混胶设备中抽真空脱泡。也可将混配好的胶料连同混配容器置于真空排泡设备中，抽真空进行脱泡处理。真空排泡过程中，混合物液面可能升高至原体积的34倍液面位置，然后自动破泡坍塌。破泡后维持真空46分钟，最后释放真空。
4、灌胶：将配好的胶料慢慢灌入需要灌封的部位。室温下静置，自然固化，也可以加热加速固化。
注意事项:
1、由于本品催化剂极易因中毒而失去活性，应避免物料接触某些助焊剂和乳胶手套，含有锡、硫、磷、胺等材料，并保持器皿洁净。
2、环境温度对K-5511混合后的操作适用期和固化速度有一定影响。环境温度较高时操作适用期和固化速度有所缩短。 如果对某一物体或材料是否会引起阻碍固化有疑问，建议作小型的相容性试验，以确定在此应用中的适用性。如果在有疑问的物体和固化凝胶表面中存在液体或没有固化的物质，表明没有相容性，即会阻碍固化。
贮存:
贮存中会发生分层现象，所以在使用前需要独立搅拌均匀。应保存在阴凉干燥处，防止日晒雨淋。A/B贮存在常温下，原包装密闭条件下保质期为6个月。
包装:
本品分A、B组份采用大口塑料桶分别包装。包装规格2×15Kg。
官方授权经销商
东莞市广源密封技术有限公司
地址：中国|广东省|东莞市|万江街道|光明路18号添美产业园
电话：186 7697 2201
- 其它产品
