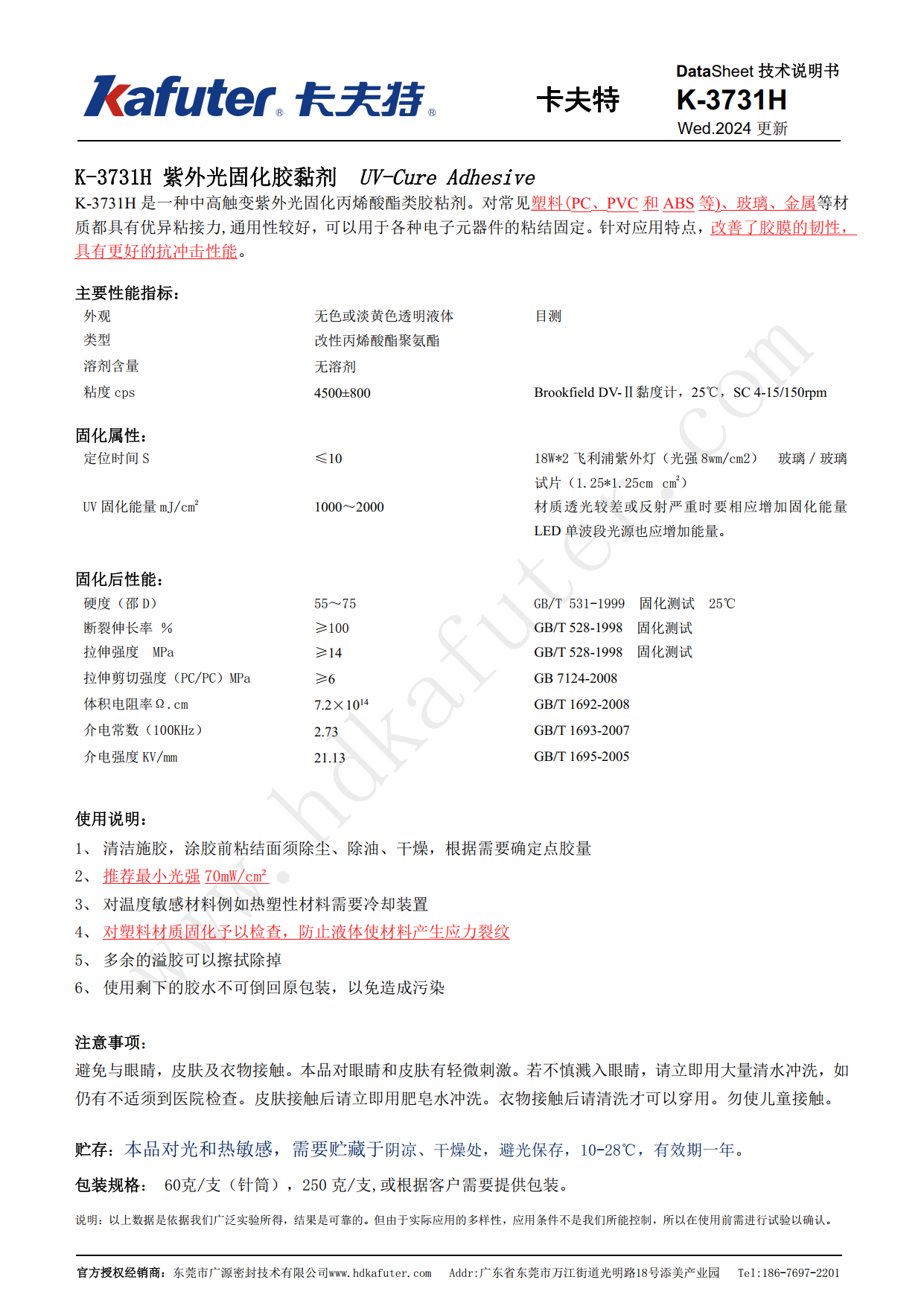

K-3731H 紫外光固化胶粘剂技术说明书

一、产品概述

K-3731H 是一款中高触变的紫外光固化丙烯酸酯类胶粘剂。它在材料粘结方面表现出色，对 PC、PVC、ABS 等常见塑料，以及玻璃、金属等材质均有优异的粘接力，通用性强，常被应用于各类电子元器件的粘结固定。该产品特别针对应用场景优化了胶膜韧性，使其具备更好的抗冲击性能。

二、主要性能指标

1. 外观：呈现无色或淡黄色透明液体状态，通过目测即可判断。

2. 类型：属于改性丙烯酸酯聚氨酯。

3. 溶剂含量：无溶剂，绿色环保，减少了因溶剂挥发带来的环境污染和安全隐患。

4. 粘度：4500±800cps，采用 Brookfield DV-Ⅱ 黏度计，在 25℃、SC 4-15/150rpm 的条件下进行测量。

5. 固化属性




定位时间：在 18W×2 飞利浦紫外灯（光强 8mW/cm²）照射下，玻璃 / 玻璃试片（1.25×1.25cm² ）的定位时间≤10S。

UV 固化能量：固化所需能量为 1000~2000mJ/cm² 。当粘结材质透光较差或反射严重时，需相应增加固化能量；使用 LED 单波段光源时，同样要增加能量。

固化后性能：

| 硬度（邵 D）|55~75|GB/T 531-1999 | 固化测试，25℃|
| 断裂伸长率 %|≥100|GB/T 528-1998 | 固化测试 |
| 拉伸强度 MPa|≥14|GB/T 528-1998 | 固化测试 |
| 拉伸剪切强度（PC/PC）MPa|≥6|GB 7124-2008|-|
| 体积电阻率 Ω・cm|7.2×10¹⁴|GB/T 1692-2008|-|
| 介电常数（100KHz）|2.73|GB/T 1693-2007|-|
| 介电强度 KV/mm|21.13|GB/T 1695-2005|-|

三、使用说明

1. 表面处理：涂胶前，务必对粘结面进行除尘、除油和干燥处理，以确保胶水与粘结面充分接触，提高粘结效果。根据实际需求，精确确定点胶量。

2. 光强要求：推荐使用的最小光强为 70 mW/cm²，确保胶水能够顺利固化。

3. 特殊材料处理：对于热塑性等温度敏感材料，在固化过程中需要配备冷却装置，防止材料因温度变化而变形。

4. 塑料材质检查：在对塑料材质进行固化操作时，要仔细检查，避免胶水液体导致材料产生应力裂纹，影响产品质量。

5. 溢胶处理：多余的溢胶可以用合适的工具擦拭除掉，保持产品外观整洁。

6. 剩余胶水处理：使用剩余的胶水不可倒回原包装，防止污染整瓶胶水，应妥善处理剩余胶水。

四、注意事项

1. 防护措施：避免产品与眼睛、皮肤及衣物接触。本品对眼睛和皮肤有轻微刺激，若不慎溅入眼睛，应立即用大量清水冲洗，若冲洗后仍有不适，需及时前往医院检查；皮肤接触后，要立即用肥皂水冲洗；衣物接触后，清洗干净后才能再次穿用。

2. 儿童防护：请将产品放置在儿童无法接触到的地方，防止儿童误食或接触造成伤害。

五、贮存

本产品对光和热敏感，应贮藏于阴凉、干燥且避光的环境中，贮存温度控制在 10 - 28℃，有效期为一年。在有效期内，产品的各项性能指标能够得到有效保证。

六、包装规格

标准包装为50克/支，同时也可根据客户的特殊需求提供定制包装，满足不同客户的使用场景和用量需求。
